[IVAN]

Devo confessare che durante la realizzazione, messa in funzione e soprattutto le prime prove fatte con il FLUSSOMETRO appena costruito, mi sono reso conto dell'affascinante gioco delle pressioni, delle velocità dell'aria e del loro variare reciproco ... Accidenti, adesso comincia il bello!

C'era una lunga serie di cose da verificare sulle migliori teste dei MotoBi da competizione fatte fin'ora, e sono venute fuori molti aspetti interessanti, prima sempre stimati, ora verificati ... e qualcuno cestinato definitivamente

Poi, oltre ai condotti, ci sono anche i collettori, i carburatori, i collettori di scarico ... una marea di roba!

Poi sarà il turno della testa "sacrificale" del CB1100F che Empirico mi aveva dato da sezionare (nel senso fisico del termine) per studiare la modifica migliore da effettuare.

Tutto questo poi si aggancerà con il WIKI sulle simulazioni delle prove al banco nel senso che i dati del flussaggio verranno inseriti nel programma di simulazione per verificarne l'impatto sulle prestazioni globali. In effetti, fino ad ora, l'aspetto del flusso nei condotti era solo stato stimato ...

Ma poi anche qui, oltre alla testa propriamente detta, ci sono i diversi tipi di carburatori, l'inflenza dell'airbox, dei filtrini a cono, o dei cornetti  ... e chi più ne ha più ne metta!

Aho, mi sa che viene fuori qualcosa di interessante ....



[IVAN]

I dati delle prove verranno raccolti in un foglio di calcolo appositamente realizzato e arrivato ormai alla sua forma definitiva, con il supporto dei motori a 4 valvole.

Ne ho allegato un esempio. compilato con dei valori che MI PIACEREBBE VEDERE effettivamente durante le prove

Lo scopo é di ricavare il valore di flussaggio , ma soprattutto "la bontà" del condotto rispetto ad un condotto ideale, mediante un coefficiente.

Questo coefficiente si chiama coefficiente di flusso, molto simile al famoso Cx usato in aerodinamica. Più il coefficiente si avvicina al valore di 1.0, migliore é il condotto ...e questo è evidenziato dalla linea blu del grafico.

E' questo il risultato da cercare, piuttosto che l'aumento in assoluto del litri al secondo o dei CFM ...

[BigC]

non voglio inquinare il topic, ma... si trovano case dalle tue parti??

[IVAN]

Tranquillo Claudio, non inquini nulla, e questo vale per chiunque.

Facciamo così:
chi vuole interviene liberamente, e ogni tanto do una sforbiciata e tengo gli interventi più pertinenti, a mio "insindacabile giudizio" magari dividendo la discussione.

Non mi piace fare monologhi, e comunque da ogni post può nascere uno spunto utile!

Detto questo ... per quel poco che ti conosco, sono sicuro che  che impazziresti con questo giocattolo!  Sta prendendo molto anche me !

[IVAN]

Provata un testa flussata su un SuperFlow 600 ... i valori sono praticamente gli stessi a valvola tutta aperta. Qualche piccola differenza alle aperture minori....

Buon segno. Vuol dire che il sistema funziona bene.

[ceresone]

grande ivan "der professor"
i tuoi topic sono sempre molto interassanti
continua così a guidarci nei meandri oscuri (almeno per me) dei motori

[cacio]

  e poi  e ancora

[IVAN]

Il primo video delle prove sulla testa di una Motobi 250 6T , messo su YouTube da mio fratello Mirko

[youtube]http://www.youtube.com/watch?v=4R1pDZ8wKqo&feature=player_detailpage[/youtube]

Adesso é arrivata l'ora della CB1100F, per la quale sto preparando il dispositivo per l'apertura millimetrica delle valvole.
Il flussaggio, se non l'ho ancora detto, deve essere eseguito a diverse aperture di valvola, per esempio 2, 4, 6, 8 e 10mm.
il valore non é importante, purché sia sempre quello, in modo di poter fare dei confronti realistici perché anche una differenza di +- 1/10 di millimetro induce una differenza di flusso sensibile,

In corrispondenza di ogni valore di apertura si registra il valore di flusso e quindi si può realizzare un diagramma che rappresenta
il comportamente fluidodinamico del condotto e della valvola.







[Curvator cortese]

Ho trovato or ora un bel posticino per assistere al "concerto"!
Il grande Maestro Ivan promette di introdurci  ai "flussi laminari" unendo le tante note che si vogliono bene (come diceva un giovane Mozart al babbo, pigiando singolarmente i tasti del suo pianoforte);
una musica assai gradita al pubblico Boldorista in sala...
Le motociclistiche, amatissime note!
Ssstt... silenzio, lo spettacolo sta per cominciare...
Suona Ivan!



[IVAN]

Bene Vincenzo, allora si comincia.
Questi che seguono sono i dati di flussaggio della CBR1000, recuperati da Ron Hamp un famoso "flussatore" del Michigan, che nel 1999 ha avuto per le mani anche la testa di un Motobi 250.
Sfortunatamente Ron non ha dati di nessun CB750/900/1100F... Poco male: li troveremo noi con il "nostro flussometro"

Alcuni dati del CBR1000 (non é l'ultimo tipo, ma é quello che passa il convento)
alesaggio        76   mm
corsa             58 mm
compressione 10.5:1
Allego i i dati di Ron


Balza subito all'occhio che:
Le prove di flussaggio sono state fatte con depressione di 25 pollici , cioé 635mm di colonna d'acqua.
All'aspirazione del CBR1000 abbiamo 2 valvole da 31mm e allo scarico 2 da 27mm
I valori di flusso con apertura (Valve Lift) 0,4" cioè 10,16 mm sono 194 e 153 CFM rispettivamente
I coefficienti di flusso, cié la "bontà" dei condotti é di 57,4% e 60,4%, assolutamente niente male!

Come termine di paragone il Motobi 250 da corsa , con una valvola di aspirazione da 42 ed una di scarico da 35mm ha un flusso di 142 e 136 CFM, coefficienti di flusso di 57,2% per entrambe. In sostanza il CBR ha i condotti di aspirazione  appena migliori ma un flusso totale maggiore del 36% per l'aspirazione e del 12,5% per lo scarico, grazie alle 4 valvole per cilindro, come si vede dalla seguente immagine



Allego anche i dati del Motobi 250 ricalcolati a 25" di depressione



Detto questo, adesso abbiamo le idee chiare e siamo pronti a vedere cosa succede nel CB1100F, nel frattempo se qualcuno dispone di dati certi di flussaggio di qualche altro motore, é pregato di pubblicarli ...

A presto

[IVAN]

Allora, come succede ogni sabato, ecco un aggiornamento sul flussaggio.

Sto preparando l'attrezzatura per provare una testa del CB900-1100, e cioè un apparecchietto per azionare entrambe le valvole, mediante una vite calibrata ed un comparatore centesimale, e quindi permettere la misura in 4 posizioni diverse, le solite 2.5 - 5.0 - 7,5 e 10.0 mm

La prova sarà fatta:
1 - sulla testa originale grezza e incrostata
2 - con i condotti appena raccordati e sabbiati
3 - con i condotti anche MODIFICATI

Modificati come?
Beh a questo serve il flussometro, no?
Abbiamo già fatto delle prove con il famoso motore monocilindrico che ormai conoscete, e partendo da un ottimo motore da corsa, abbiamo usato della comune plastilina per modificare rapidamente la forma dei condotti fino a trovare una forma ancora più performante.
Dalla plastilina all'alluminio il passo é stato breve, e questo é quello che succede alla curva di potenza del motore solo flussando bene i condotti! Il risultato del "banco virtuale" sarà poi verificato in pratica con il banco prova reale , "in costruzione" nell'altro topic relativo.

Altro che piccolo incremento

Oh, a questo punto io vado avanti con l' Honda !

[cb900fboldor]

Minchia che differenza!

[Parsifal2708]

Non avrei mai pensato una tale differenza  ,lavorando "solo" i condotti !!! c'è solo da sperare che l'incremento di potenza/coppia sia fruibile anche su strada...comunque complimenti Ivan

[IVAN]

Bene bene, ci siamo quasi ! La testa del CB1100 standard é stata attrezzata e montata sul banco , pronta per le prove,
L'attrezzatura consiste di:
- un "falso cilindro", che ho montato sotto il piano della testa, con una opportuna guarnizione in gomma per assicurare la tenuta. Il diametro é da 72mm perché ... perché si.
- un dispositivo, realizzato appositamente, per tenere aperte due valvole contemporaneamente al valore voluto

Il falso cilindro è fondamentale, perché la sua presenza influenza significativamente il flusso. Ho scelto il diametro 72 perché ho in mente di realizzare un motore 1123cc (con corsa 69) oppure uno da 1025cc con corsa da 63 mm come il 750, che hanno appunto i pistoni da 72. Questa è la configurazione migliore dal punto di vista delle prestazioni e sarà il mio prossimo progetto per l'inverno.

Anche il dispositivo per le valvole é fondamentale, perché il flusso deve essere provato a diverse aperture, ed e' importante poter ripetere gli stessi valori in future prove ...

Ho scelto di provare solo il cilindro #2 perché ... perché si. No il fatto é che in questa fase non voglio sprecare troppo tempo. Mi concentro su un solo cilindro, poi in un secondo tempo estenderò tutto il lavoro anche agli altri. Questo é lo svantaggio del 4 cilindri, o del sei! Tutto si moltiplica !

La prova di flussaggio verrà fatta come già detto poco fa :
1 - sulla testa originale grezza e incrostata
2 - con i condotti appena raccordati e sabbiati
3 - con i condotti anche MODIFICATI




[IVAN]

Ho fatto le prime prove, ecco come si presentava la testa prima... in effetti non era messa tanto bene!

CBWIKI – PROVE DI FLUSSAGGIO

Poi ho pulito solo il numero due con la sabbiatrice, nella camera di combustione e all'interno dei condotti.
Come ho già detto , non uso il corindone abrasivo, ma le micro-sfere di vetro che "puliscono" la superficie, senza asportare il metallo, se non lo strato superficiale. Beh dipende anche da dalla distanza e dalla pressione dell'aria.

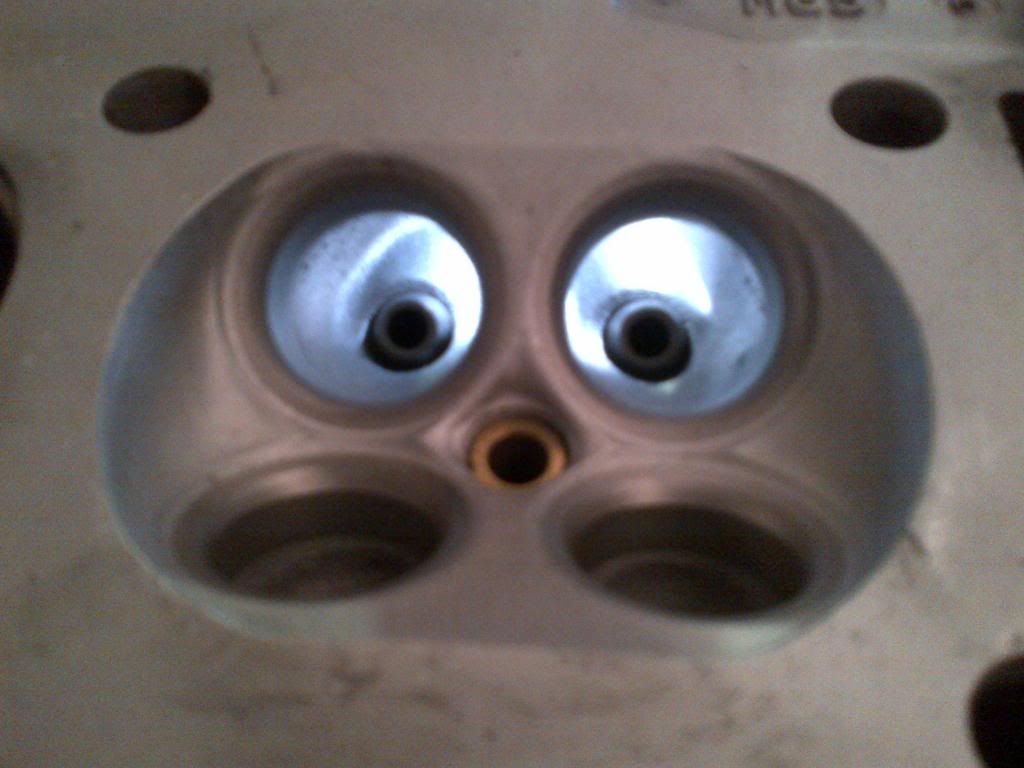

Ecco come si presenta ora ... moolto meglio, no?

CBWIKI – PROVE DI FLUSSAGGIO

CBWIKI – PROVE DI FLUSSAGGIO

Deco ripetere la prova sulla testa pulita, e appena avrò finito inserisco i risultati in forma comparativa.
Questo ci darà un'idea della importanza dela pulizia.
Non mi aspetto un grande miglioramento sul flusso, perché la forma dei condotti è rimasta la stessa.
Mah, vedremo...

Comunque siamo ad anni luce di distanza dai valori della Honda CBR 1000 pubblicati più sopra.
Non mi riferisco al valore assoluto del flusso, perché le valvole qui sono più piccole, ma al coefficente di flusso, cioé alla "bontà" aerodinamica dei condotti. Per dare un'idea, siamo a 0,471 con il CB1100 contro 0.583 del CBR
... siamo sotto del 20%, c'è tanto spazio di miglioramento e tanto da lavorare!
